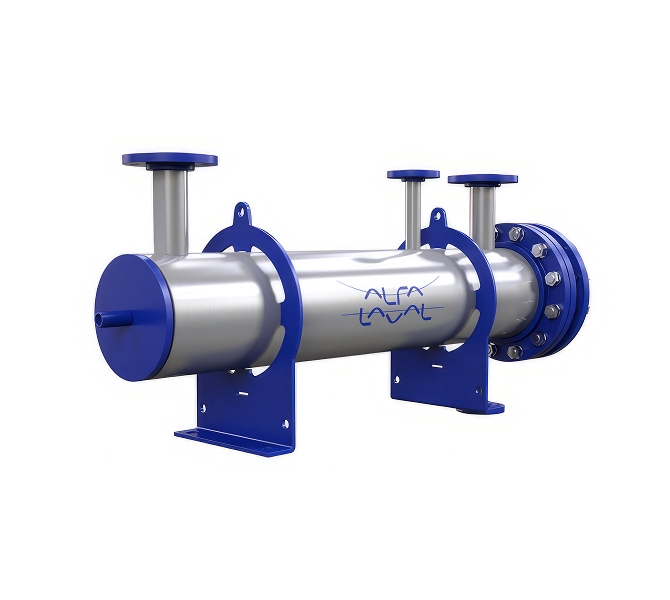

Этот компактный теплообменник эффективно подогревает масло или воду, используя пар или термальное масло в качестве источника тепла.
Он отличается высокой производительностью и доступен в различных конфигурациях для удовлетворения индивидуальных потребностей.
| Варианты подключения: | 3 штуцера 1/2″ для предохранительного клапана, датчика температуры или манометра; стандартный выходной патрубок для датчика температуры, дренажного клапана |
|---|---|
| Рабочие жидкости: | вода, кислоты, охлаждающая жидкость, пар, пресная или подготовленная вода, термальное или смазочное масло, термальное масло, технологические жидкости пищевого производства, тяжелое топливо |
| Время доставки: | 2-4 недели с момента получения заказа; срочная поставка стандартных моделей – в течение нескольких дней |
| Габариты: | Диаметр кожуха: Ø100 – 400 мм; длина прямых трубок: 600–2000 мм (общая длина 980-2700 мм) |
| Гарантия: | 12 месяцев с даты эксплуатации, максимальный срок гарантии – 18 месяцев с даты поставки |
| Геометрия: | Кожухотрубный теплообменник с U-образными трубками |
| Гибкость компоновки: | Высокоуниверсальная компоновка |
| Диаметр кожуха/длина: | Ø100 – 400/660 – 2700 мм |
| Трубы (Ø): | стандартный размер трубки Ø10×1 мм |
| Ø трубок теплообменника: | Ø10×1 мм |
| Мощность: | 10 – 5000 кВт |
| Производительность: | 10 кВт - 2 МВт |
| Диапазон рабочих температур: | до 195/212 ºC |
| Жидкости: | вода, пар, термальное масло |
| Клапаны и КИП: | датчик температуры, дренажный клапан, манометр; конденсатоотводчик (по запросу), Предохранительный клапан |
| Количество проходов: | 1/2 или 1/4 |
| Конструкция: | Кожухотрубный теплообменник с U-образными трубками малого диаметра |
| Конструкция змеевика: | U-образные трубки |
| Давление: | 30/16 бар |
| Материал: | кожух: углеродистая сталь, трубы: углеродистая сталь |
| Материал кожуха: | Углеродистая сталь |
| Вентили воздуха и слива: | да |
| Области применения: | промышленное производство, Судовое оборудование |
| S теплообмена: | 0, 5 м² до 64 м² |
| Одобрения: | ABS, BV, CCS, DNV, GL, KR, LRS, NK; Arbejdstilsynet/Дания, SAQ/Швеция и TTK/Финляндия, РМРС |
| Комплект поставки: | выходной патрубок, конденсатоотводчик (по запросу), Теплообменник, три штуцера 1/2″ |
| Применение: | Подогрев масла или воды в составе судового оборудования или на промышленном производстве |
| Температура: | до 195/212 °C |
| Расчетная температура: | 160/204 °C или 195/212 °C |
| Расчетное давление: | 16 из 16 или 30 из 19 бар (избранных) |
| Расчетное P кожух/труба: | 16 из 16 или 30 из 19 бар (избыточных) |
| Сертификация: | ABS, BV, CCS, DNV, GL, KR, LRS, NK, РМРС |
| Система управления: | датчик в выходном патрубке нагреваемой среды и термостат, управляющий клапаном |
| Технические характеристики: | кожух: углеродистая сталь |
| Типы исполнения: | Вставные/погружные теплообменники |
| Толщина трубок: | 1 миллиметр |
